SolidWorks工程图尺寸还可以这样标注，涨知识！
SolidWorks工程图尺寸还可以这样标注，涨知识！
不知道大家有没有遇到这种情况，就是我们的零件结构非常的小有非常的密，结构紧凑，标注尺寸的时候如果尺寸两端的箭头都显示，显得图纸非常的拥挤，还有可能重叠，那么SolidWorks是否可以隐藏掉其中的一半呢？答案是肯定的，溪风在这里就给大家说一下是怎么操作的。

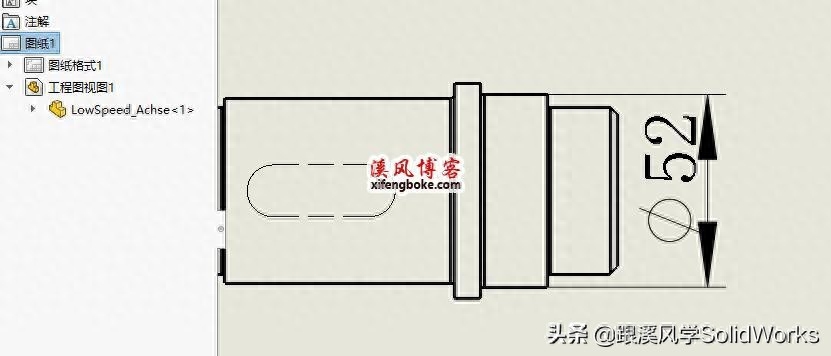

改造前：

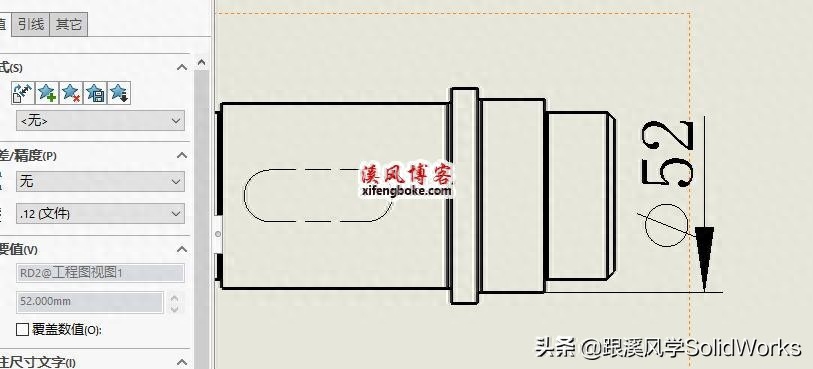

改造后：
具体我们的操作技巧：
1、首先大家常规的去标注，然后我们鼠标选中一条延伸线，鼠标右键，出现隐藏延伸线，这里我们选中就可以了

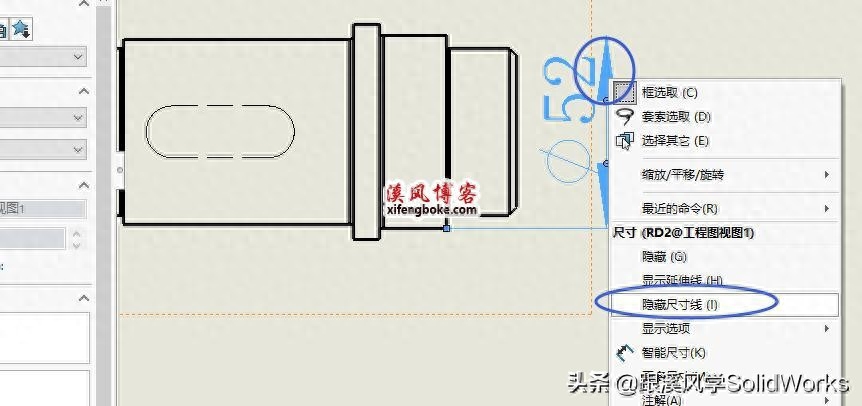

2、然后我们用同样的方式鼠标选中箭头的一端，然后右键，出现隐藏尺寸线，我们就可以看啦：
注意：我们一定要选中我们要隐藏的延伸线和一端的箭头在鼠标右键，就会出现隐藏功能，大家可以尝试一下！
以上就是SolidWorks工程图尺寸线显示一半，隐藏一半的技巧，希望大家可以尝试并了解掌握奥，说不定哪天我们就想用这个功能啦！
-
