CAD机械制图 如何绘制局部剖视图呢

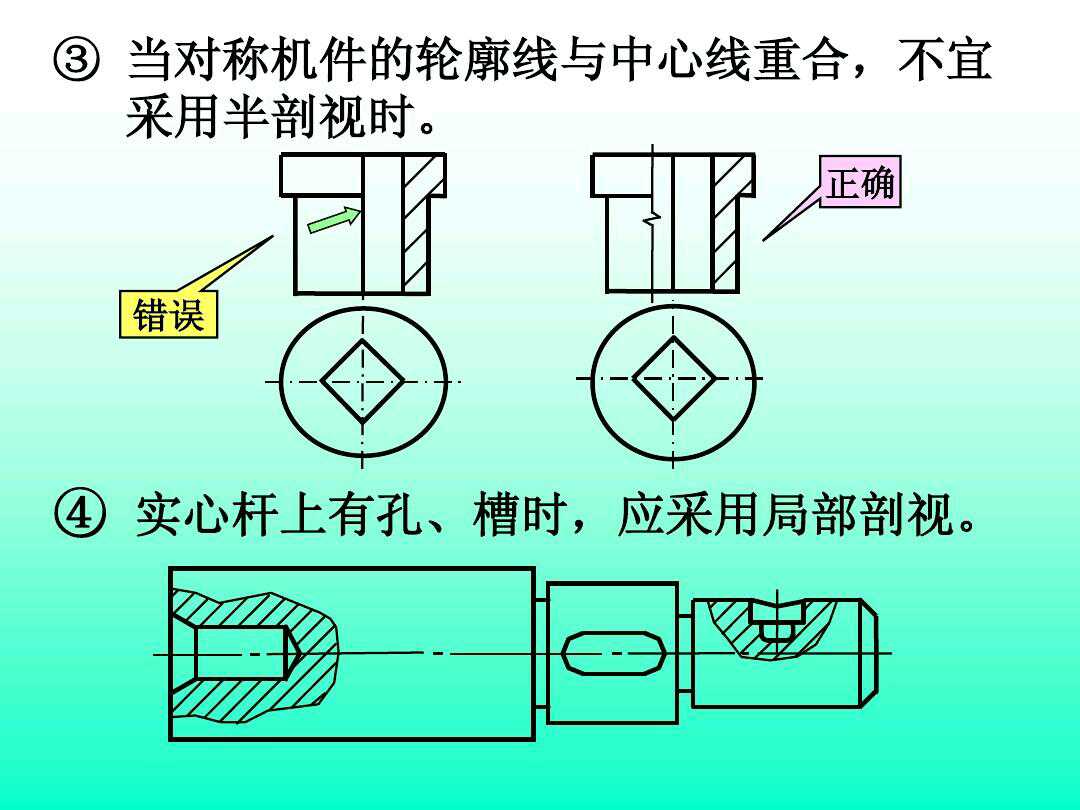

局部剖视图

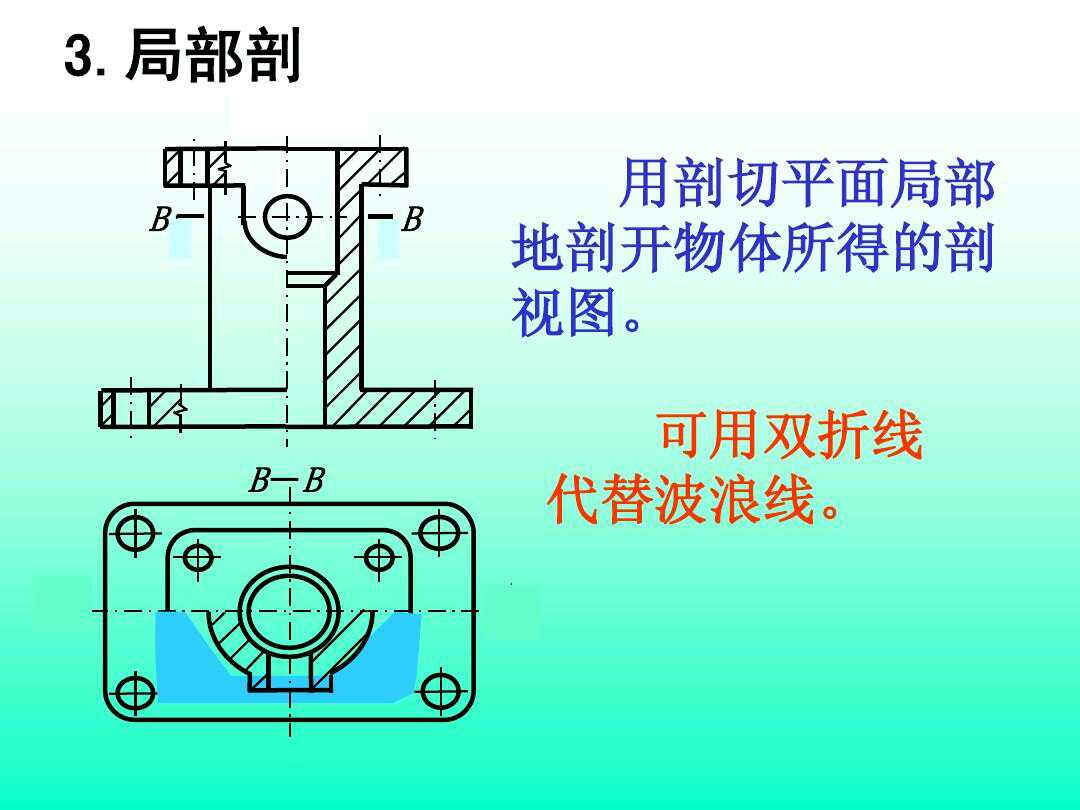

（1）概念：用剖切平面局部的剖开机件所得的视图。

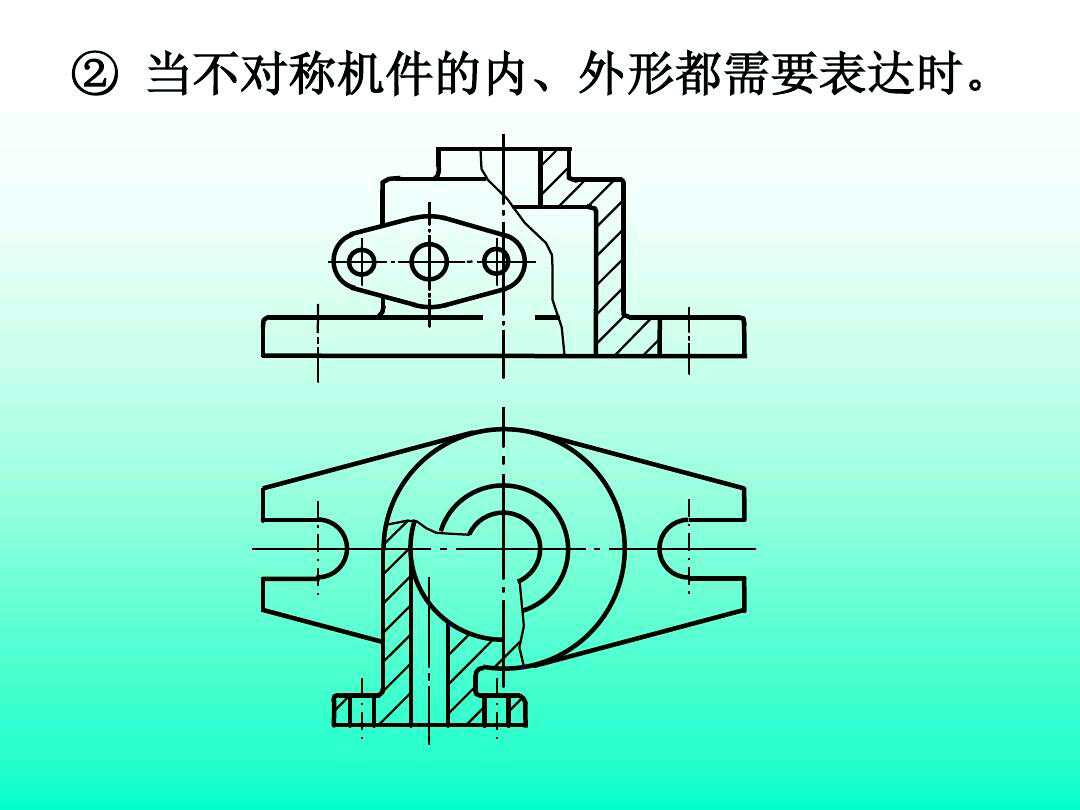

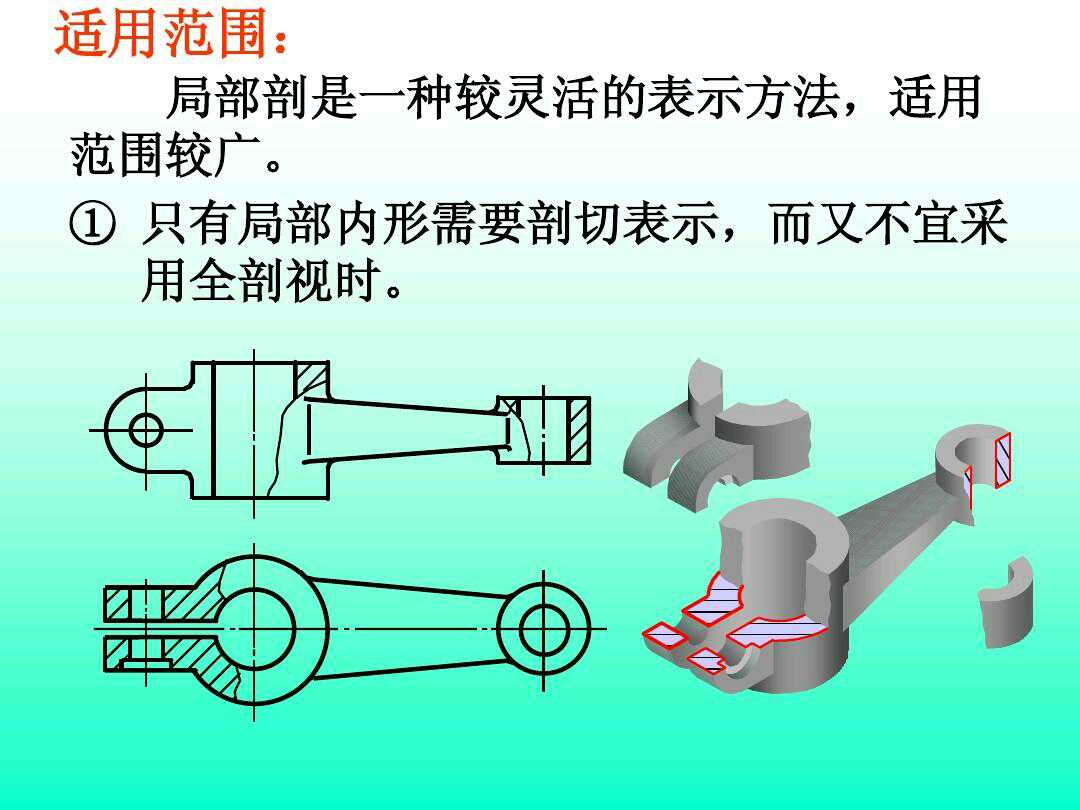

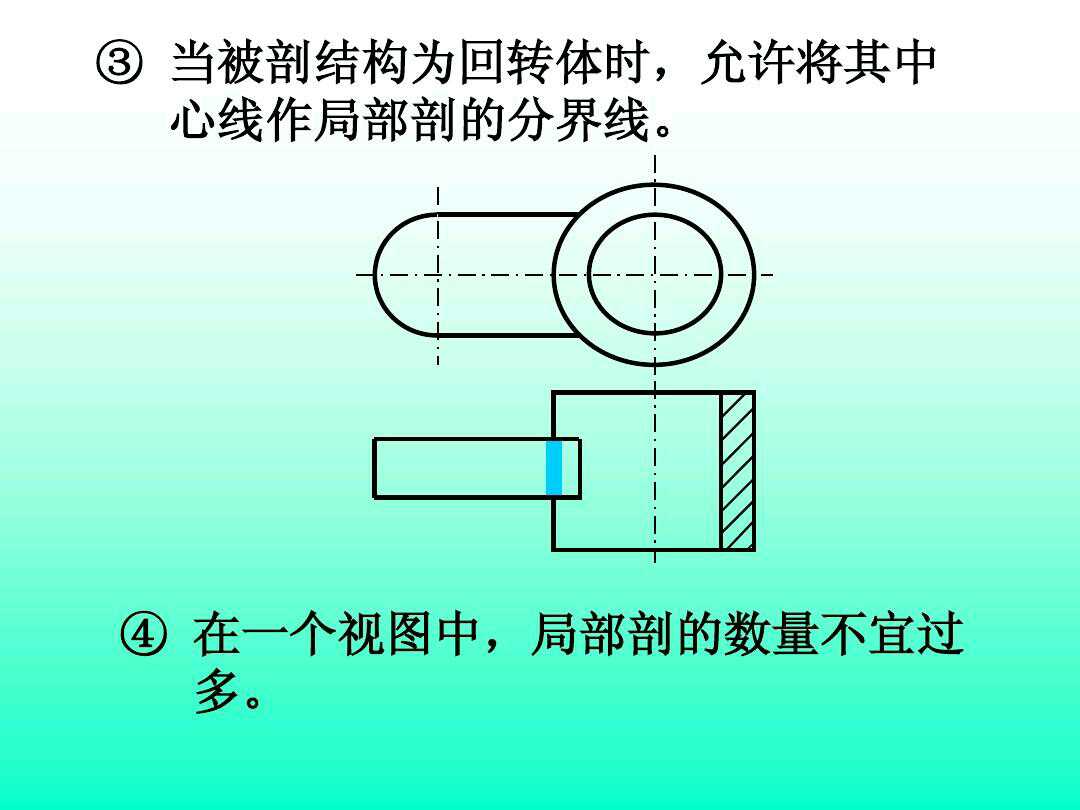

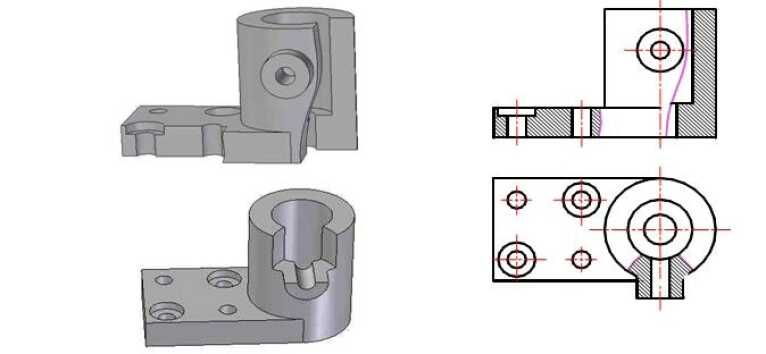

局部剖视图的作法：（如下图）
（2）注意：
a、已表达清楚的结构形状虚线不再画出。

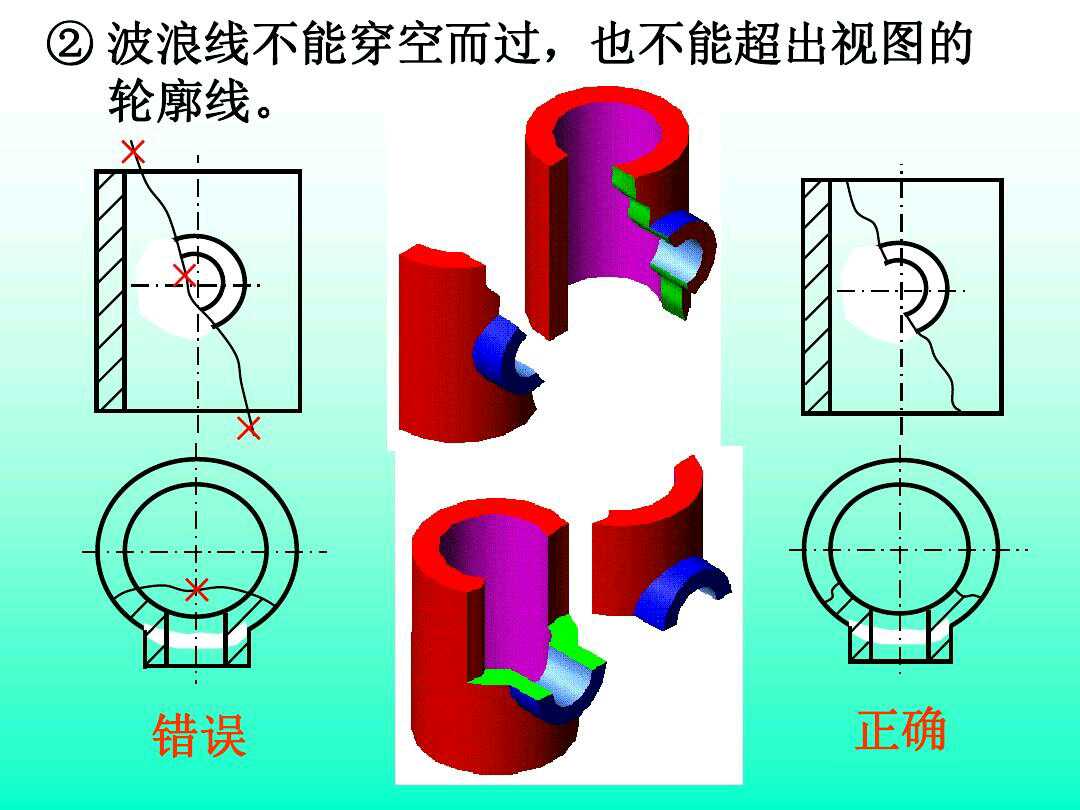

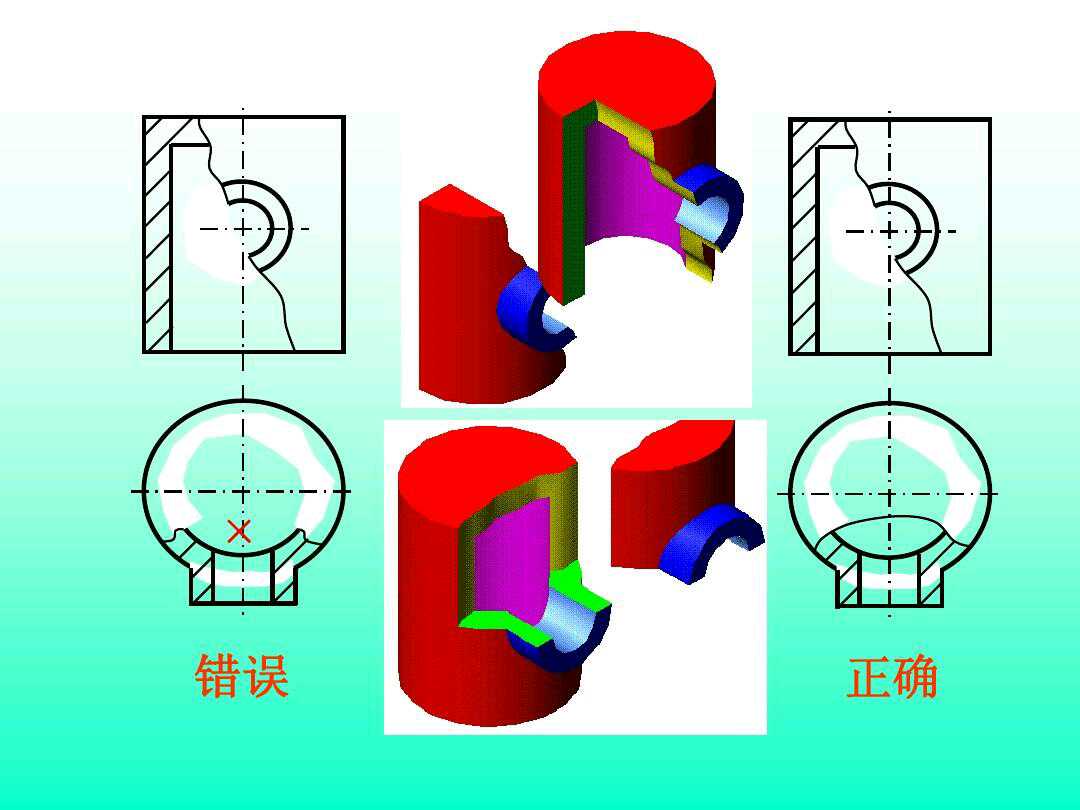

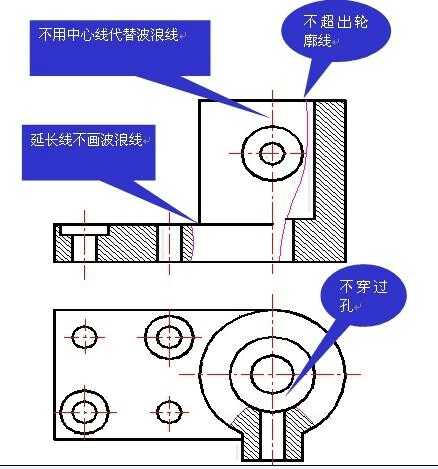

b、局部剖视图用波浪线分界,波浪线应画在机件的实体上,不能超出实体轮廓线,也不能画在机件的中空处。

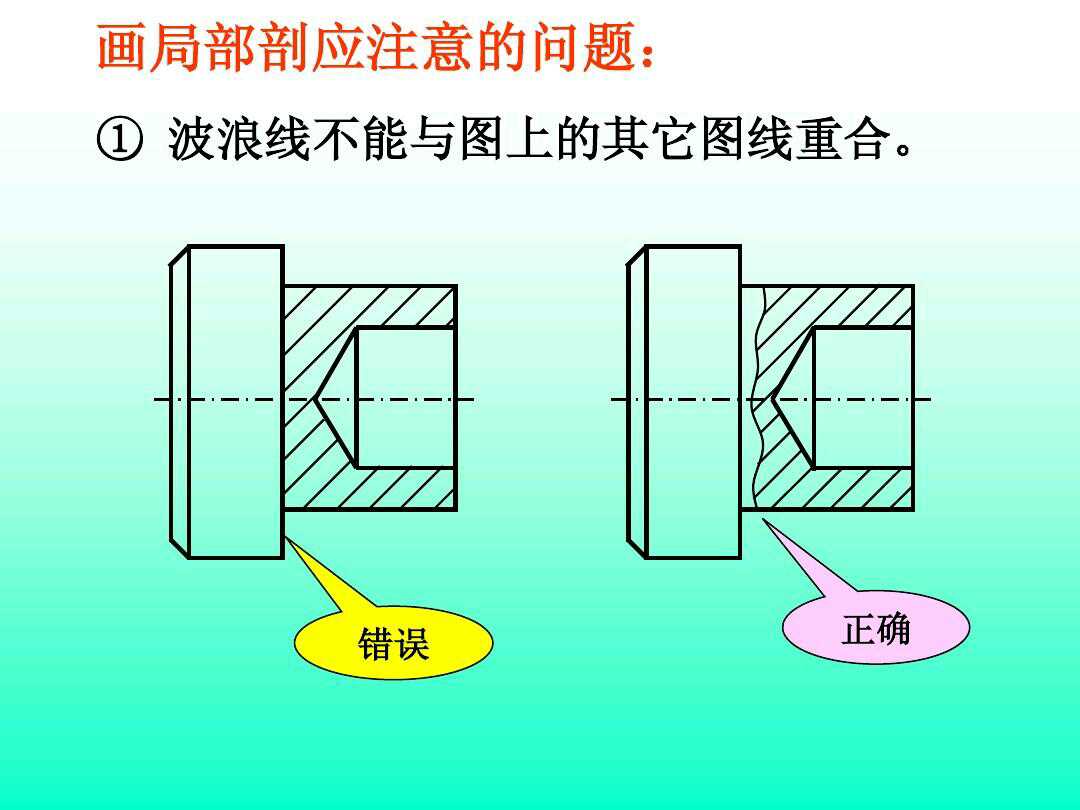

c、波浪线不应轮廓的延长线上,也不用轮廓线代替,或与图样上其它图线重合。
