​蒸汽喷射真空泵工作原理（石油化工中蒸汽喷射泵结构原理及适用场合）

蒸汽喷射真空泵工作原理（石油化工中蒸汽喷射泵结构原理及适用场合）

蒸汽喷射泵在工程应用中主要作为一种流体动力泵。流体动力泵没有机械传动和机械工作构件，它借助另一种工作流体的能量做动力源来输送低能量液体，用来抽吸易燃易爆的物料时，具有很好的安全性。喷射式真空泵是利用通过喷嘴的高速射流来抽除容器中的气体以获得真空的设备，又称射流真空泵。在化工生产中，常以产生真空为目的。

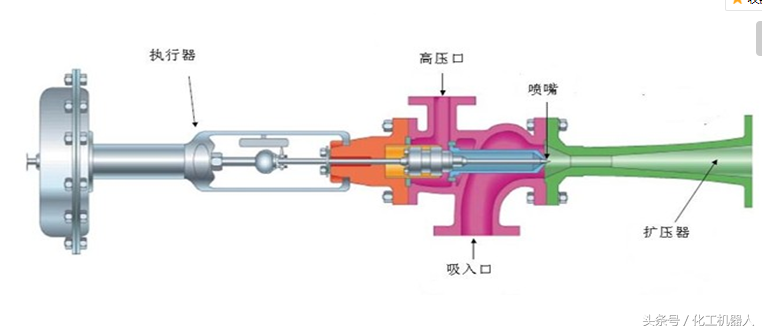

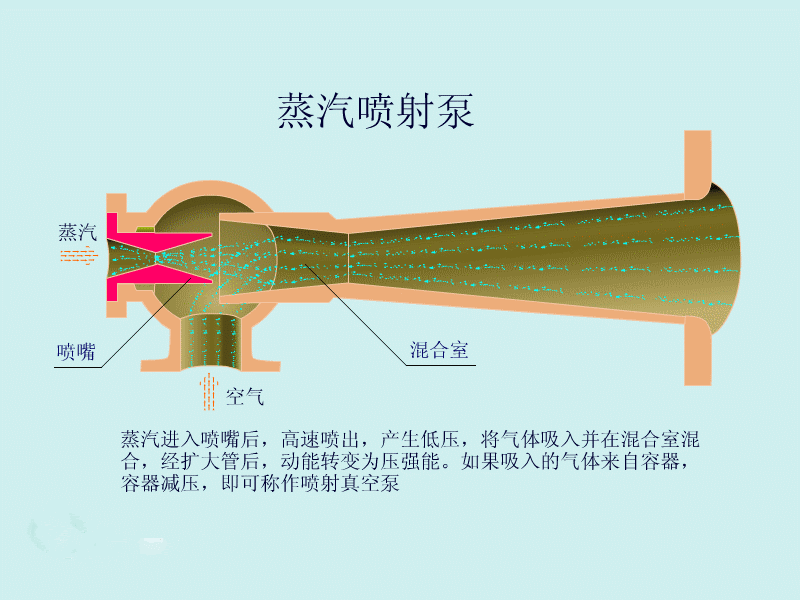

蒸汽喷射泵工作原理：工业用的喷射泵，又称射流泵和喷射器。利用高压工作流体的喷射作用来输送流体的泵。由喷嘴、混合室和扩大管等构成。为使操作平稳起见，在喉管处设置一真空室（也称吸入室）；为了使两种流体能够充分混合，在真空室后面有一混合室。操作时，工作流体以很高的速度由喷嘴喷出，在真空室形成低压，使被输送液体吸入真空室，然后进入混合室。在混合室中高能量的工作流体和低能量的被输送液体充分混合，使能量相互交换，速度也逐渐一致，从喉管进入扩散室，速度放慢，静压力回升，达到输送液体的目的。

蒸汽喷射泵工作特点：(1)该泵无机械运动部分，不受摩擦、润滑、振动等条件限制，因此可制成抽气能力很大的泵。工作可靠，使用寿命长。只要泵的结构材料选择适当，对于排除具有腐蚀性气体、含有机械杂质的气体以及水蒸等场合极为有利。

(2)结构简单、重量轻，占地面积小。(3)工作蒸汽压力为4～9×105Pa，在一般的冶金、化工、医药等企业中都具备这样的水蒸汽源。

因水蒸汽喷射泵具有上述特点，所以广泛用于冶金、化工、医药、石油以及食品等工业部门。

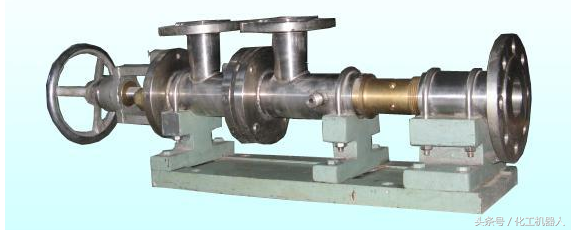

蒸汽喷射泵应用场合：蒸汽喷射真空泵是一种结构简单、性能稳定可靠的真空获得设备，广泛应用于石油、化工、油脂、制药、冶金、轻工、纺织、食品、制糖、制盐等行业的真空蒸发、蒸馏、精馏、升华、干燥、结晶、浓缩、脱臭、脱色、脱水、过滤、真空输送物料、化学吸收、除气、除氧、制冷等工艺。主要用于输送或压缩混合气体、蒸汽、液体和固体的设备,气体或液体常被作为动力介质。
