1.工业建筑围护结构耗热量计算

工业建筑围护结构耗热量计算，有两种方法（参考GB 50019-2015《工规》5.2.7条及条文说明）。第一种计算方法是采用室内设计温度（记作tn1）计算围护结构基本耗热量，需要进行高度附加修正。第二种计算方法是室内不同部位采用不同的室内计算温度（记作tn2），计算房间各部分围护结构的耗热量，不进行高度附加修正。对于房间高度大于4m的工业建筑，宜采用第二种方法。

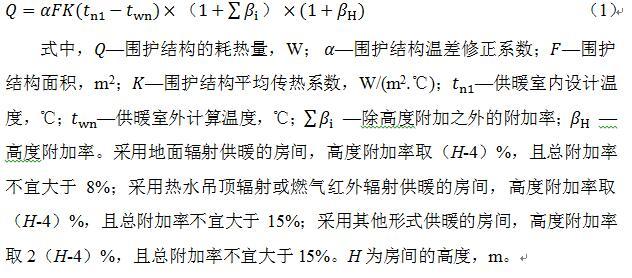

第一种计算方法与民用建筑计算方法相同。其形式如公式（1）所示。

第二种方法围护结构耗热量计算，其形式如公式（2）所示。

2.混水装置的设计流量计算

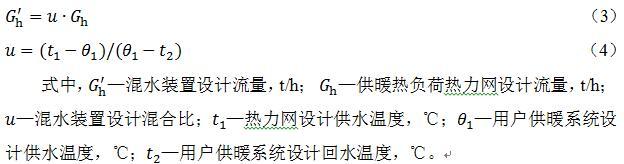

当用户供暖系统设计供水温度低于热力网的供水温度时，如果需要用户要与高温热网要直接进行连接，需要采用混水降温装置。混水装置的设计流量应按公式（3）确定。（参见1. CJJ 34-2010 《城镇供热管网设计规范》第42页，10.3.6条；和《教材》第134页）

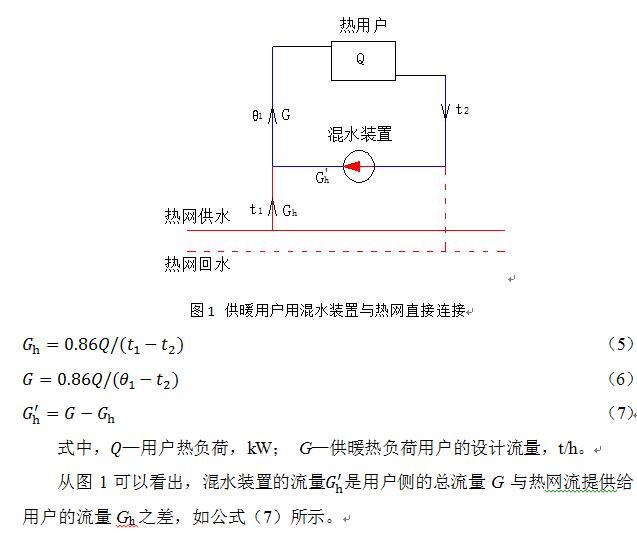

公式（4）对两组温度的表示方法，很容易使人把温度搞混淆。各种流量和温度的含义，我们结合图1来分析理解。从高温热网侧分析，热力网需要向热用户提供Q的热量，其温度由供水温度t1，降低到用户的回水温度t2，此时热网应提供的设计供水量Gh用公式（5）计算。从用户侧分析，温度为θ1的供水，供给热用户Q的热量后，温度降低为t2。则用户侧流量G用公式（6）计算。

需要说明两点，第一，混水装置流量计算，与热网的回水温度无关，这从公式（4）和（5）的表达式形式可以直接得到这个结论。第二，低温热用户系统的回水温度不一定等于高温热网的回水温度。因为高温热网连接多个热用户，每个热用户的回水温度不一定相同。

【2017年真题】某严寒地区一个六层综合楼，除一层门厅采用地面辐射供暖系统外，其它区域均采用散热器热水供暖系统。计算热负荷分别为：散热器系统200kW，地面辐射系统20kW。散热器供暖系统热媒为75℃/50℃，地面辐射供暖系统采用混水泵方式，其一次热媒由散热器供暖系统提供，辐射地面供暖热媒为60℃/50℃。问：该建筑供暖系统水流量（t/h）和混水泵的流量（t/h）最接近下列哪一项？

（A）6.88和1.72，（B）6.88和0.688，（C）7.568和1.032，（D）7.912和1.032

【解析】由题可知，散热器供暖系统为高温供水，相当于图1中的热网供水， ；辐射供暖系统为低温供水，相当于图1中的低温热用户，因此 ，θ1=60℃，t2=50℃

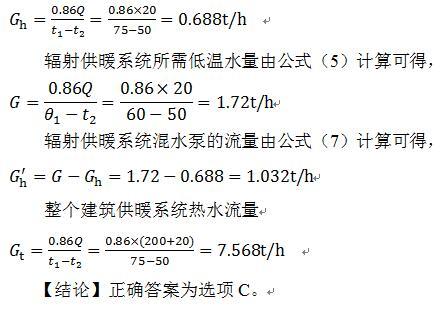

对于辐射供暖系统，所需高温热水量由公式（6）计算可得，

【结论】正确答案为选项C。

【总结与讨论】从解题过程可以看出，这是一道相对比较综合的题目。如果仅仅掌握规范上的混水装置设计流量计算的两个公式，不一定能完整做对题目。地面辐射供暖系统所需热水的流量Gh的求解也很关键。但是如果按照本文的分析方法，这就不是问题了。

,
